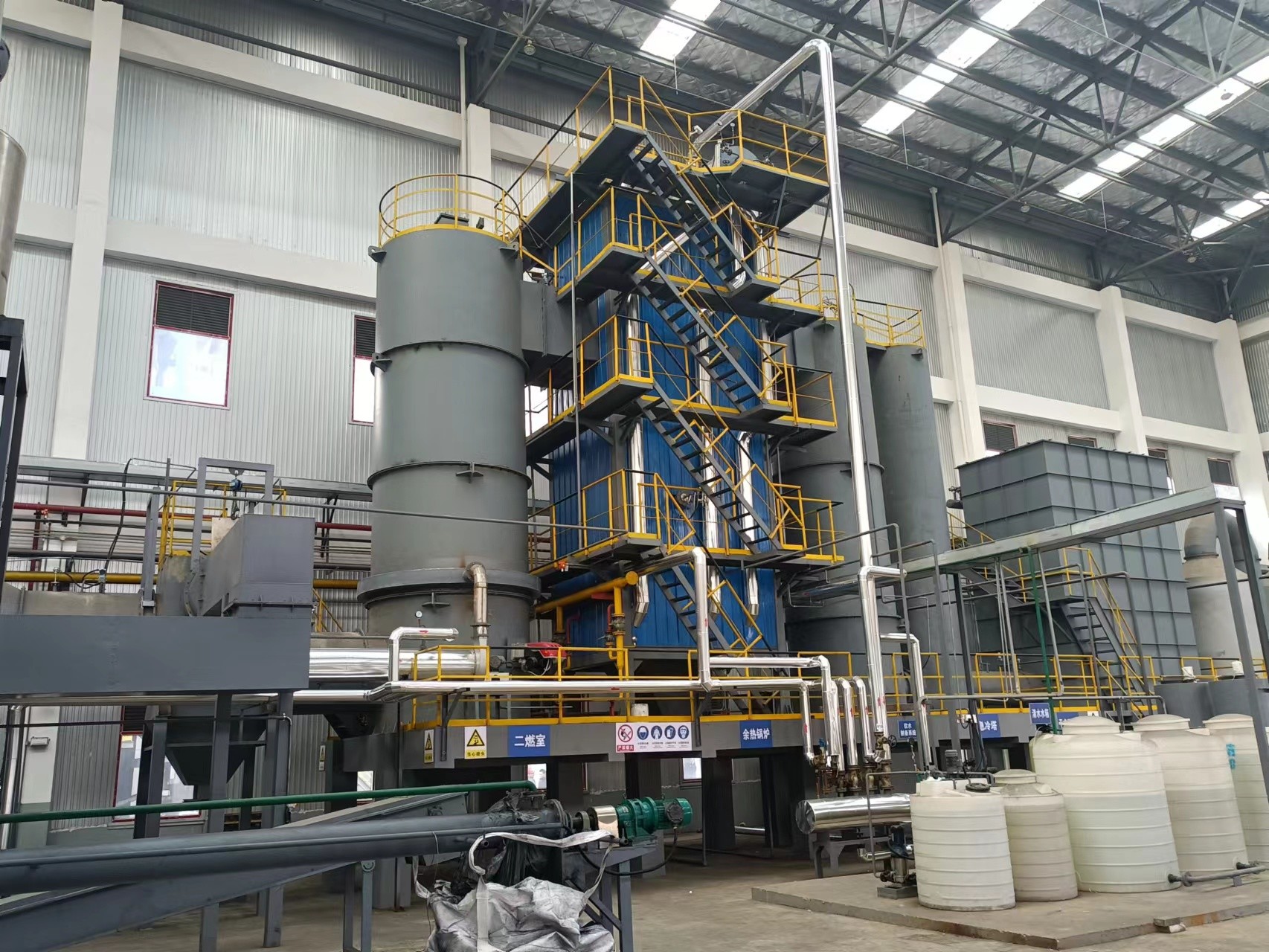

غلاية استرداد حرارة النفايات لمصافي النفط / تصنيع الصلب

غلاية حرارة النفايات

وتتكون غلاية الحرارة العادمة من طبل بخار وجوف جدار غشاء كبير. يدخل غاز الدخان عالي درجة الحرارة إلى تجويف جدار غشاء الغلاية من الأعلى.يتم تبريد غاز الدخان من حوالي 1100 درجة في المدخل إلى حوالي 550 درجة في المخرجيتم استخدام تجويف جدار الغشاء الرأسي. يتم تقليل معدل تدفق غاز الدخان عالي درجة الحرارة ، مما يسمح لمزيد من الغبار بالتراكم في الجزء السفلي من تجويف جدار الغشاء الكبير ،والذي يفيد في التسوية الطبيعية للغبار المعدني ويمنع ارتداء أنابيب الفرنتدخل مياه إمدادات المرجل إلى طبل البخار وتوزع إلى الرأس السفلي من التجويف الكبير لجدار الغشاء من خلال المنخفض.يتم تسخينها بواسطة غاز الدخان لتشكيل خليط من البخار والماء ودخول الرأس العلويبعد دخول البخار من خلال أنبوب الارتفاع، يتم فصل البخار والماء ومن ثم تفريغها.

إليك نظرة عامة عن كيفية عمل غلاية الحرارة الناتجة عن النفايات:

مصدر حرارة النفايات: عادة ما تستخدم غلايات الحرارة النفايات في البيئات الصناعية حيث توجد غازات نفايات عالية درجة الحرارة أو سوائل تنتج كمنتج ثانوي لعملية.يمكن أن تشمل مصادر الحرارة العادم هذه غازات العادم من عمليات الاحتراق، غازات الدخان من الأفران أو الأفران، الغازات الساخنة من التفاعلات الكيميائية، أو سوائل العملية الساخنة.

نقل الحرارة: يتم نقل حرارة النفايات من غازات النفايات أو السوائل إلى سائل العمل ، عادة الماء أو البخار ، في غلاية حرارة النفايات.هذا النقل الحراري يمكن أن يحدث من خلال طرق مختلفة، مثل الحمل الحراري أو التوصيل أو الإشعاع ، اعتمادا على التصميم المحدد للغلادة.

تشغيل المرجل: يمتص سائل العمل الطاقة الحرارية من غازات النفايات أو السوائل ، مما يؤدي إلى زيادة في درجة الحرارة والضغط.تم تصميم غلاية حرارة النفايات للتعامل مع درجات الحرارة والضغوط العالية المرتبطة بمصدر حرارة النفايات.

توليد البخار أو المياه الساخنة: يستخدم سائل العمل ذو درجة حرارة عالية في غلاية حرارة النفايات لتوليد البخار أو المياه الساخنة.يمكن استخدام هذا البخار أو الماء الساخن لأغراض مختلفة داخل العملية الصناعية، مثل التدفئة أو توليد الكهرباء أو العمليات المكثفة الحرارة الأخرى.

استعادة الحرارة الإضافية: في بعض الحالات، يمكن استخدام العديد من غلايات حرارة النفايات في سلسلة لاستعادة الحرارة في مستويات درجة حرارة مختلفة.وهذا يسمح للاستفادة الأكثر كفاءة من الحرارة النفايات وتعظيم استرداد الطاقة الكلية من العملية الصناعية.

تم تصميم مكابح الحرارة النفايات لتكون عالية الكفاءة في التقاط واستخدام الحرارة النفايات ، وبالتالي تحسين كفاءة استخدام الطاقة وتقليل التأثير البيئي للعمليات الصناعية.وهي تستخدم عادة في الصناعات مثل توليد الطاقة، تكرير البترول، الإنتاج الكيميائي، تصنيع الصلب، وإنتاج الأسمنت، حيث يتم توليد كميات كبيرة من الحرارة العادمة.

من المهم أن نلاحظ أن تصميم وتكوين غلايات الحرارة النفايات تختلف اعتمادا على مصدر الحرارة النفايات المحدد ودرجة الحرارة والضغط وبارامترات العملية الأخرى.يجب تصميم الغلايات بعناية لضمان التشغيل الآمن والموثوق به، مع الأخذ بعين الاعتبار عوامل مثل مقاومة التآكل، والإجهاد الحراري، والسيطرة على الانبعاثات.
